Функциональная схема работы высоковольтных частей модуля прожига установок УПВР-2040 и УПП-2010

Функциональная схема работы высоковольтных частей модуля прожига установок УПВР-2040 и УПП-2010

Высоковольтная часть модуля прожига является основной частью прожигающей установки УПВР-2040 и одной из основных (наряду с конденсаторной батареей) установки поисково-прожигающей УПП-2010.

Высоковольтная часть прожигающего модуля состоит из 4-х частей:

  1. Высоковольтный многоступенчатый трансформатор Тр

  2. Диодные линейки высоковольтных ступеней VD1, VD2, VD3

  3. Высоковольтный коммутатор S1 на базе электромагнитов

  4. Разрядный замыкатель S2 с разрядным резистором R

При включении установки (автоматический выключатель или выключатель нагрузки на силовом блоке) разрядный замыкатель S2 поднимается.

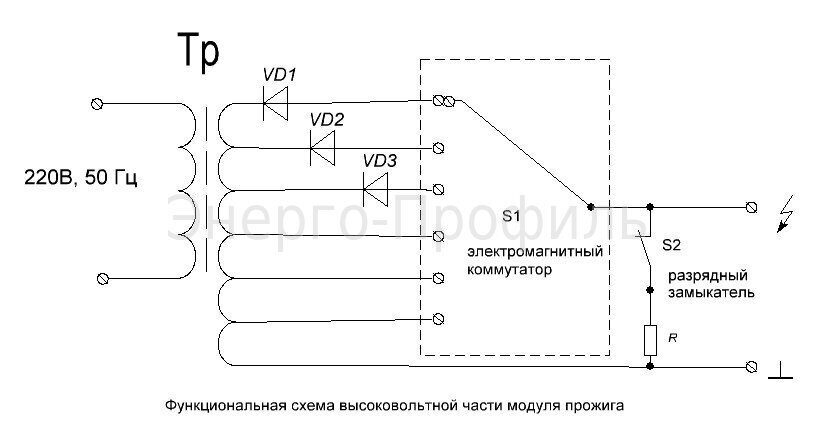

как работает прожиг

При подаче напряжения на вход трансформатора Тр на всех выводах вторичной обмотки появляется напряжение, при этом напряжение  на первых 3 ступенях выпрямляется через диодные линейки VD1…VD3. Таким образом, на входах высоковольтного коммутатора появляется напряжение:
- ступень 1 DC: 20 кВ
- ступень 2 DC: 10 кВ
- ступень 3 DC: 3,5 кВ
- ступень 4 АC: 0,9 кВ
- ступень 5 АС: 300 В
- ступень 6 АС: 70 В

Намотка высоковольтной обмотки трансформатора прожига производится эмальпроводом различного сечения, обеспечивающим необходимую плотность тока в режиме КЗ каждой ступени.

Выбирая ту или иную ступень прожига при помощи галетного переключателя на панели управления, оператор производит включение соответствующего электромагнита (на рисунке схема функциональная, а не принципиальная), подавая на высоковольтный вывод соответствующее напряжение. В процессе работы оператор не отключая питающее напряжение с высоковольтного трансформатора может тем же галетным переключателем произвести переключение на ступень выше или ниже.

Важно, чтобы оператор четко произвел включение ступени прожига, фиксируя каждое положение, а не переключал ступени мгновенных переводом положений галетного переключателя по всему диапазону, электромагниты должны успеть «отработать».

Остаточное напряжение с объекта снимается при отключении установки (автоматический выключатель или выключатель нагрузки на силовом блоке) при помощи разрядного замыкателя S2 через разрядный резистор R перемыкая цепь «высоковольтный вывод» - «рабочее заземление».

По окончании работы оператор должен наложить переносное заземление на высоковольтный вывод установки и убедиться в отсутствии напряжения при помощи УВН.
